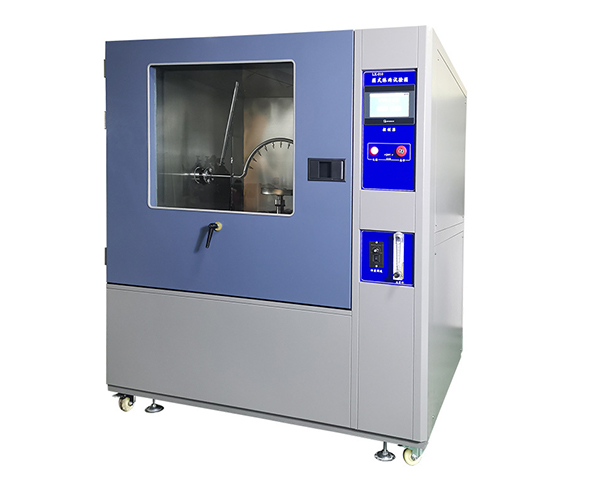

淋雨试验箱

试验方法：

IPX 3
方法名称：水溅试验
试验方法：A、摆管式淋水试验试验设备:摆管式淋水溅水试验装置试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200MM,样品台不旋转。试验条件:水流量按摆管的喷水孔数计算,每孔为0.07L/MN,淋水时,摆管中点两边各60弧段内的喷水孔的喷水喷向样品被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°每次摆动(2×120)约45试验时间:连续淋水10MN

IPX 4
方法名称：水淋试验
试验方法：A.摆管式溅水试验试验设备和试样放置:与上述PX3之A款均相同;试验条件:除后述条件外,与上述PX3之A款均相同;喷水面积为摆管中点两边各90弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°,共约360°每次摆动(2×360°)约125试验时间:与上述PX3之A款均相同(即10MN)

产品参数：

1	摆管工作尺寸	半径1000mm(非标尺寸可以定制)
2	设备外尺寸	约深600宽2800高2000mm(非标尺寸可以定制)
3	喷水管管径	SU304不锈钢16mm
4	喷水孔径	0.4/0.8mm（视标准而定)
5	孔径间距	50mm
6	摆管摆角幅度	±60°、±90°、±180(接近）
7	摆管调节	60º/s
8	水压(Kpa）	50~150kpa按规定水流量调节
9	流量控制	采用调节玻璃转子流量计实现手动调节流水流量:0.07孔/每分钟
10	喷水距离	200~300mm（试验人员控制）
11	摆管固定方法	两边立柱固定式
12	水泵	广东凌霄不锈钢多级泵
13	水路材料	不锈钢+PVC水管焊接
14	转台直径	250mm
15	转台负电源	外面接入负电源带防水座
16	内外箱材质	u304#不锈钢板
17	试验台转速	1~17r/min速器控制
18	保护装置	漏电缺水短路
19	电源(V)	220V50HZ
20	功率(KW)	1
21	符合标准	IEC60529:1989+A11999.GB4208.gb7000.(ipx3.ipx4）
